电缆导轨滑车

产品导航

PRODCUT NAVIGATION


一、产品概述


    该产品主要用于意大利CMOAS公司为中国设计的卷烟生产线上,是CMOAS公司提供的关键件,在CMOAS设计的DM型分料传送装置,MCA系列贮仓式喂料机,SAM系列配叶柜、SAD系列贮丝柜和FIFQ系列堆寻式贮叶柜等烟草生产设备上,作为移动行车电机、电器的供电和电子装置的信号传送****为理想的产品,是各起重机厂不可缺少的配套产品,可与进口产品相互通用,也可作为设备的备用件,广泛适用于铁路道口、港口、货场、卷烟制造等一切移动式行车的输配电系统。

二、结构特点及工作原理
    该产品由扁平电缆、携带电缆用四轮台车和导轧三大部分组成。扁平电缆采用非延燃性材料,可用于户内外和接触油污的场所,具有一定的耐气候性能,与圆电缆比具有弯曲半径小,寿命长等优点。
    轧道采用冷轧钢板一次冷拉成型,以确保轨道截面尺寸的精度,取代了角钢及其它导电方式的不****,重量大,室内滑线积灰,室外结冰造成线路短咯,影响使用的缺点,更具有国内****特点,轨道单位长度4~6m采用耦合器连接头,可依需扩展到任意长度。
    该产品的工作原理见工程应用图示(1)扁平电缆的始端(接现场接线盒)固定于导轧的始端固定器上,再根据现场允许运行的空间,间隔适当的长度(1-2.5mm)依次固定在携带电缆的四轮台车上,电缆未端(接用电源)因定在****后一个小车(牵引车)上。通过拔车上的弹簧拔小车往复移动,通过电缆的拖拽(长度如超过20m应考虑原用牵引绳,使电缆免受拉力)作用,带动所有的小车在轧道中任意速度自由滑动,导轨安装简便,无需调试,且无触点接触供电等优点,****可靠。

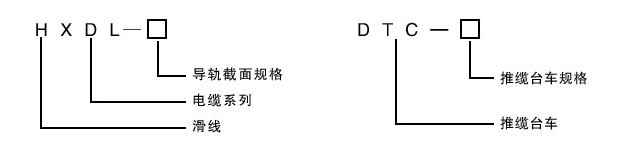

三、产品规格型号




型号

截面尺寸( mm )

单位长度

配用推缆台车

A

B

C

L

HXDL-40

40

33

14

2

4M

DTC-40

HXDL-50

50

50

16

2.5

DTC-50

HXDL-60

63

63

18

4

6M

DTC-60

HXDL-70

68

70

22

4

DTC-70

HXDL-100

100

100

35

6

DTC-100


四、产品的技术参数

1 、导轨材料: 冷轧铜板
2 、环境温度: -35°C—+90°C
3 、推缆台车运行速度: <190 米 / 分
4 、推缆台车运行寿命: 32000 小时
5 、****大允许静负荷: 150 千克

五、系统组成

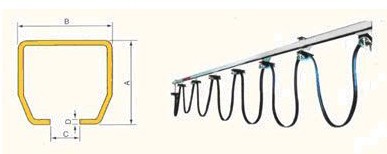

导轨
    导轨是推缆台车的载体,有直段也有半径大于 500 毫米的弧形段,直段单位长度 4 米(或 6 米),通过耦合器连接可以延展伸长。 (单位mm)

型号

A

B

C

L

HXDL-40

40

33

14

2

HXDL-50

50

50

16

 2.5

HXDL-60

63

63

18

4

HXDL-70

72

68

22

4

HXDL-100

100

100

35

6

推缆台车
1 、首车:首车是推缆台车的牵引车,它通过其它运动体对它的发动而带动其后面台车的运动。四个全封闭滚动轴承作为行走轮,滑动十分灵活,可用于烟尘较大的场合。

 (单位mm)

型号

A

B

C

L

HXDL-40

116

130

20

27

HXDL-50

116

130

25

32

HXDL-60

118

160

30

37

HXDL-70

118

160

30

42

HXDL-100

206

305

60

240

2 、中间台车:中间推缆台车其行走轮也用全封闭轴承。压夹电缆部位采用弧形和软橡胶垫压,使电缆不易损坏。首车和中间推缆台车均有防撞缓冲器,保护台车不受起动和停止时撞击。

 (单位mm)

型号

A

B

C

L

HXDL-40

55

106

20

27

HXDL-50

55

124

25

32

HXDL-60

60

131

30

37

HXDL-70

65

158

30

42

HXDL-100

206

305

60

240

耦合接头
    冷轧板轧制成形,通过螺栓止动作用,使两根导轨连接起来,无限延长导轨。

 (单位mm)

型号

A

B

C

HXDL-40

39

20

46

HXDL-50

57

22

57

HXDL-60

70

24

72

HXDL-70

76

26

78

HXDL-100

113

38

113

吊架
    悬吊导轨,螺栓止动,使导轨不能串动,椭圆形安装孔可以较正轨道线性度。

 (单位mm)

型号

A

B

C

L
D

HXDL-40

39

20

46

70
13

HXDL-50

57

22

57

85
13

HXDL-60

70

24

72

96
16

HXDL-70

76

26

78

106
16

HXDL-100

113

38

113

150
10

始末端
1 、始端:导轨起始段,始端固定电缆,一端进入推缆台车,一端进入供电箱。

 (单位mm)

型号

L

S

D

HXDL-40

90

20

54

HXDL-50

90

25

64

HXDL-60

90

30

74

HXDL-70

90

30

84

HXDL-100

150

50

240

2 、末端:装于导轨的一端,防止首车滑出轨道。

 (单位mm)

型号

A

B

H

HXDL-40

90

32

20

HXDL-50

90

40

25

HXDL-60

90

40

30

HXDL-70

90

50

35

HXDL-100

150

86

60


注意事项
1 、轨道长度(米)
    根据小车实际运行距离轨道长度由用户统计确定,另再加存放推缆台车的距离。
2 、电缆长度(米)
    电缆长度 = 实际运行距离 + 存放小车距离 + 至用电器及接线箱所****长度,电缆规格查我厂扁平软电缆说明,根据电缆宽长确定台车压线块长度。
3 、台车数量
    2 米 —4 米配台车一台,用户可根据允许电缆下垂空间确定增减推缆台车数量。
4 、耦合接头数量
    导轨超出 4 米(或 6 米)时,需配一件。
5 、其它
    始、末端各一件。每1.5米导轨配吊架支架1套。每条线配拨叉一只。

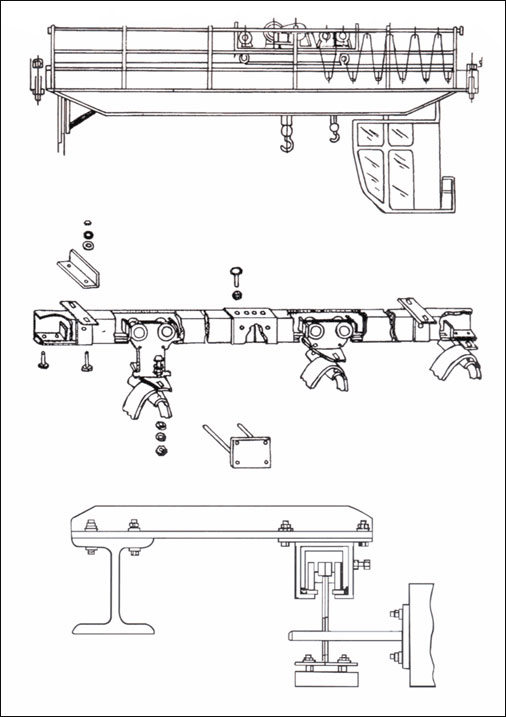

安装示意图
